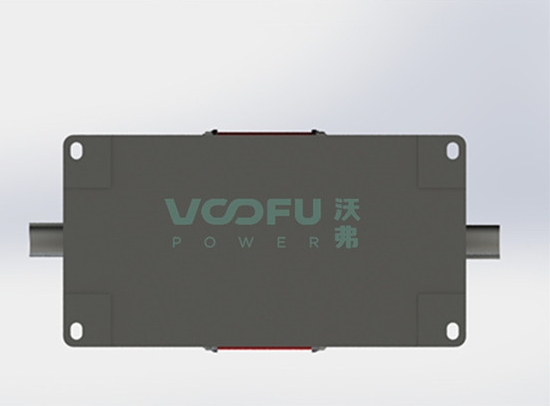

永磁涡流联轴器结构、设计及安装特点

      永磁涡流联轴器厂家的永磁涡流联轴器结构、设计及安装特点是什么？沃弗电力小编今天就在这里带着大家一起来了解一下。

      1)永磁涡流联轴器的铜旋转主本体、付本体、联结定距环和联结轴套均采用普通碳钢制造;磁旋转本体采用L104铝材制造;磁旋转体在磁钢安装完毕后,全部用1mm的不锈钢板包覆。联轴器输出磁转矩与磁钢总体积Vm和有效回转半径Rc长正比关系。
      2)磁转矩的设计计算是永磁涡流联轴器设计的关键环节,其设计特点是必须在动态下模拟转动状态进行计算。首先建造联轴器的三位模型,利用有限元软件进行动态分析计算,然后再进行结构优化,最后达到设计要求。因此该产品在技术含量上具有一定的附加值。
      3)永磁涡流联轴器现场安装步骤如下:
      ① 将铜旋转主体安装于原动机轴上;
      ② 先将铜旋转付体、联结定距圈先后套在待拖动设备的轴端,然后将磁旋转体安装
      在待拖动设备的轴上;
      ③ 找正,调整铜旋转主体与磁旋转体相对面的间隙(本设计为3.5mm),旋转其中之一,大体校对两个旋转件的回转中心(本设计偏差不大于3mm),大体校对两个旋
      转件相对面的倾角(本设计偏差不大于0.6度),即旋转件径向对面间隙差值不大于3.5mm。将原动机及设备固定妥。
      ④ 将联结定距圈安装于铜旋转主体上;
      ⑤ 将铜旋转付体安装于联结定距圈上;
      ⑥ 紧固六只联接螺栓;手动相对旋转主、被动体,检查有否碰磨现象;检查无误启动试运行。
      运行约30分钟和60分钟后分别检查铜旋转主、付体的温升情况,若温升明显且且较高,并有继续上升的趋势,应考虑在铜旋转主、付体上加装散热片装置。
