叶片角度对永磁调速器积灰的影响

      为了确定永磁调速器叶片角度对积灰的影响，分别建立了叶片与转子端面法向角度为20°―70°一系列的永磁调速器模型（如图5-8 所示），对其十一种模型分别进行数值模拟，得到了关于永磁调速器叶片角度和温度以及进出口流量的关系图，如图5-9 可知，随着角度的增加空气流量降低，温度升高，在角度到45°时，温度区域平稳，之后随着角度的增加温度持续升高。叶片也转子法向角度增大，叶片随着转子旋转时受力面积减小，流量减小，阻力减小，进出口的流量减小，而温度升高，综上考虑，永磁调速器叶片与转子法向的角度45°为最佳。

（叶片数量为10，角度为45°，图中箭头为通磁调速器的旋转方向）

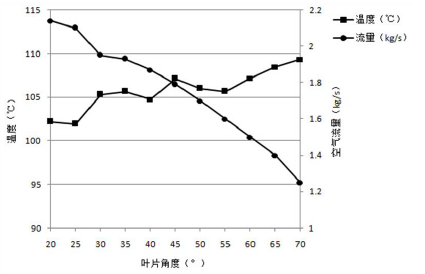

图5-9 永磁调速器叶片角度与温度以及进出口流量的关系图

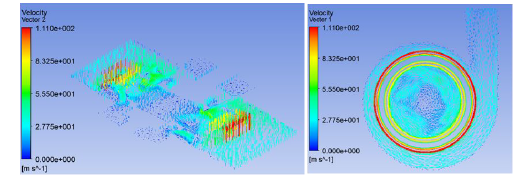

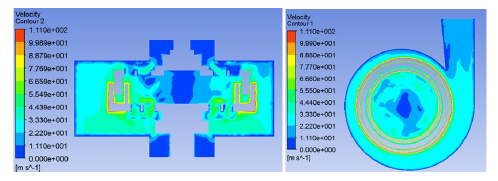

      永磁调速器确定其叶片的数量和角度后，确定了永磁的模型（如图5-8 所示），对永磁调速器的模型进行数值模拟，得出如图5-10 所示的永磁调速器轴截面和横截面的速度云图，由图5-10 可知，内部流体的平均速度均有明显提升，空气流体的滞留死区大幅减少，空气流体可进行对流，在风罩内壁面至永磁转子和导体转子的空间内，空气流体随着导体转子和永磁转子的旋转而旋转，空气流体的滞留死区基本消除，但是永磁调速器的中心区域即导体转子和永磁转子所包围的区域，还有空气流体的滞留死区。
