台塑乳化粉干燥风机增设永磁调速器运行报告

一、项目概况

宁波台塑厂乳化粉干燥送/排风机（EB-501A/B / 502A/B）为大功率高压马达，生产时风机全转速运行，以风门（平均为25%、28%）来控制干燥风量，因风门开度偏低，风量控制稳定度较低、且造成送/排风机运转效率降低。干燥量与干燥条件变化时，需通过调节风门开度控制风量，多余的能量在风门挡板上表现为热量损失，行程电力浪费。将干燥机送/排风机的风机和电机联轴器更换为永磁调速器，以调整磁盘、铜盘的距离来控制风机的转速。生产时以永磁调速器来控制风机的转速与风量，风门100%全开，提高风量控制稳定、并降低电力损耗。

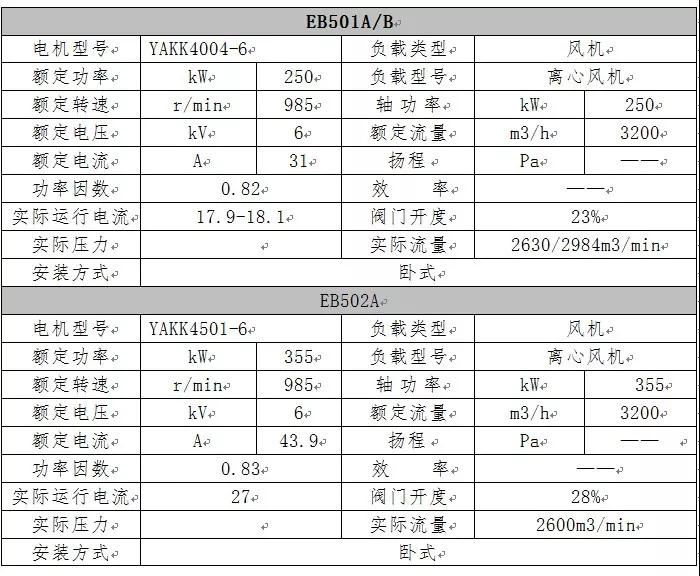

二、设备参数

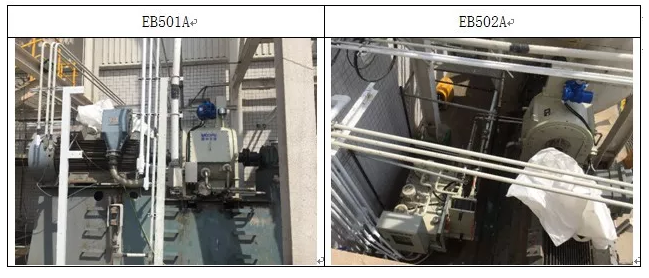

三、改造照片

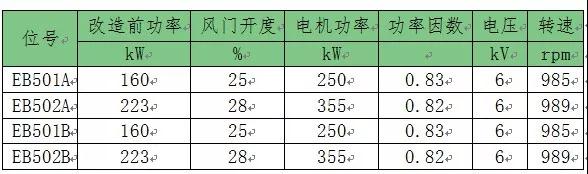

四、改造前运行数据采集如下

      备注：其中改造前功率为双方共同确定的数据，并且提交在立项报告中。

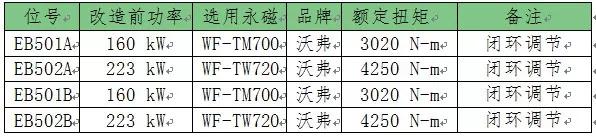

五、选用永磁调速器介绍

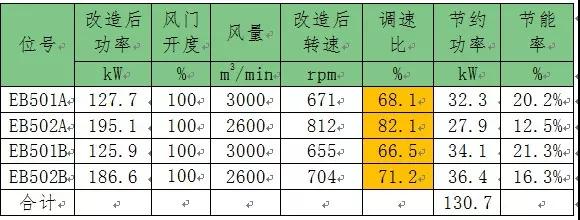

六、改造后运行数据采集如下

在改造后于2017年9月29日-2017年10月13日实际测量数据，同时需要说明的是集粉器进口手动风门开度如下：

七、进一步分析

首先我们对比了EB-501和EB-502，发现集粉器的进口开度不一样，其中EB502的B1为50%，而B2为100%，这个必然导致系统阻力不一样，我们尝试着将B1从50%提高到65%，发现EB502A的转速下降了50rpm，并且电流下降了2A，由此可见，集粉器的进口风门对系统阻力影响非常大，也是造成EB502A的转速高于其他3台风机的原因。

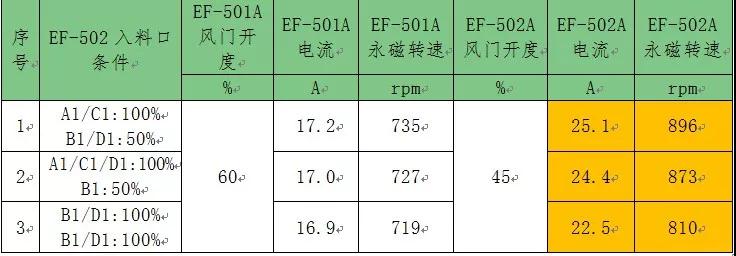

在2017年10月16日转产时我们又做了如下实验。

      集粉器对系统的阻力影响非常大，在同样风门开度的情况下，集粉器的开度调整下来，电流能相差2.6A,转速相差80rpm，非常大。但是集粉器的开度又是制成的需要，每种产品的开度均不一样且无法调整。

八、节能收益

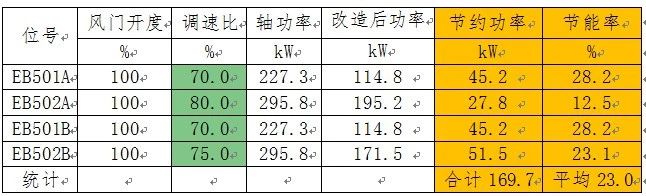

1、改造后数据橙色背景数据计算过程
      风机改造之后功率 P后 = P轴 × n2/0.97
      式中：P后为改造后功率；
      P轴为风机的轴功率；
      n为改造后调速比；
      0.97为永磁调速器效率。

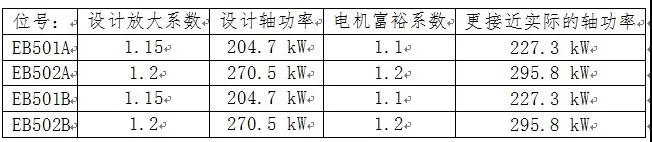

      P轴是根据风机厂家提供的参数，但是由于实际数据偏小，不接近事实，所以本项目应按照电机功率反推会比较接近事实，电机选型会根据P轴功率放大1.1～1.2倍之间。
