沃弗限矩型永磁耦合器简介

点击量：2434   日期：2019-11-07       一、概述

      在工矿企业实际应用中，对于皮带机、破碎机等重载设备，出于设计上的安全考虑，常采用液力耦合器传动等技术，但是液偶传动技术陈旧，设备笨重，故障点多，运行中需要大量的备品备件，严重影响系统的连续可靠运行。在安全连续生产越来越被重视的今天，传统的液力耦合器技术很难适应发展的需要，迫切需要有更好的技术进行升级替换。

      永磁驱动技术近年来国际上开发的一项突破性新技术，永磁耦合器具有高可靠性、无刚性连接传递扭矩、可在恶劣环境下应用、极大减少整体系统振动、快速过载保护、减少系统维护和延长系统使用寿命、不产生高次谐波等特点。这些优良的特性使其成为皮带输送机、转载机等重载设备技术改造的首选。

      二、结构及原理

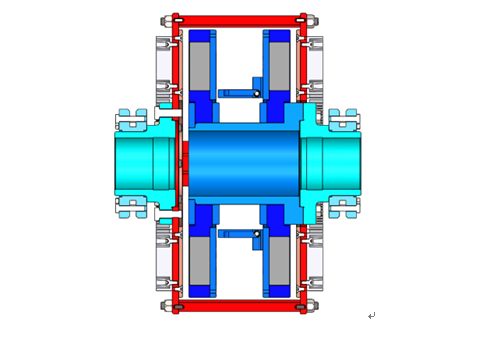

      WF-CT扭矩限制型永磁耦合器主要以下几部分组成：内转子部件、外转子部件、电机侧法兰、电机侧胀套、负载侧法兰、负载侧胀套。
      限矩保护原理：当设备启动时，磁盘会由于排斥力作用自动远离导体盘弹开，内转子上的弹簧拐臂会顶住磁盘切割磁场，满足重载设备的大扭矩负载启动。启动完成后，转速超过500rpm时，在高转速情况下，弹簧拐臂由于离心力的作用会被甩开，满足正常运行的出力要求。当负载过负荷或部分过负荷时，永磁耦合器的盘间产生相互排斥的力，从而内外转子间隙放大，过负荷达到1.8倍时会部分弹开，当过负荷达到2.5倍时磁盘会被完全弹开，内外转子气隙达到最大，电机空载运行，从而达到保护皮带机系统的目的。
      三、沃弗限矩型永磁耦合器的优点：
      l具有更好的缓冲启动与缓冲停车功能
      l过载时自动脱开，保护电机与负载
      l多点驱动皮带机，能自动平衡各驱动电机的出力
      l免维护，无漏油、加油问题，无损耗件
      l减少振动
      l允许较大的安装对中误差
      l使用寿命长，可达25年以上
      四、适用范围：
      适用于各种重载类场所，常用于以下系统：
      l皮带输送机
      l空气预热器
      l破碎机
      l磨煤机
      l辊压机
      五、对环境的要求及影响：
      使用环境：
      l适应于各种严酷工作环境，电网电压波动较大，谐波含量较高，易燃易爆，潮湿，粉尘含量高，高温低温，低腐蚀，雷电等恶劣环境下使用
      l使用海拔不超过4000m
      l环境温度：-40℃～+50℃
      l周围空气相对湿度不大于100%（+25℃时）。
      对环境的影响：
      l不产生污染物，符合绿色产品。
      l不产生谐波，无EMI干扰问题。
      l无漏油问题。
      六、经济效益：
      l超长使用寿命，可达25年
      l免维护，无轴承，无需加注润滑油或润滑脂，无损耗件
      l安全可靠，保证系统长时间稳定运行
      l保护电机与负载
      l无任何环境污染
      l有一定节能效果，5-10%
