某研究所船舶用水泵永磁调速器验收报告

点击量：2154 日期：2019-10-17

一、 公司介绍

安徽沃弗电力科技有限公司。主要负责能源市场新技术和新产品的开发及运作，致力于为工业级客户提供可靠环保节能与方案来造福社会。产品涵盖了能源科技的三个领域：节能、安能、绿能。业务模式包括能源技术开发、产品制造、工程服务等。

作为综合性的能源科技企业，沃弗科技以有效利用能源和节能降耗为己任，依托自主创新的核心技术，为各类客户提供全方位的综合能源技术服务。

公司研发基地位于上海松江工业园区，占地10亩，生产研发占地2000平方米。

二、 空冷型永磁调速器原理简介

永磁调速器是透过气隙传递转矩的革命性传动设备,电机与负载设备转轴之间无需机械连结,电机旋转时带动导磁盘在装有强力稀土磁铁的磁盘所产生的强磁场中切割磁力线，因而在导磁盘中产生涡电流(Eddy Current),该涡电流在导磁盘上产生反感磁场，拉动导磁盘与磁盘的相对运动，从而实现了电机与负载之间的转矩传输。

永磁调速器由三个部件组成：

沃弗永磁调速器由3 部分组成:

主动转子 ― 与电机相连；

从动转子 ― 与负载相连；

机械调速机构― 调整气隙的机构；从上面的原理图中看出，电机与负载之间的扭矩传输，不同于常规的硬机械连接方式，是通过气隙连接的，它不仅可以通过调整气隙实现转速调整，还带来很多其它调速方式所不具备的优点。

三、 应用空冷型永磁调速器的好处

可实现过程控制，响应速度快：永磁调速接收标准4～20mA信号，根据输入信号调节负载转速，满足系统需求，响应速度快。

空载启动，启动电流冲击小：在启动时，将气隙调节到最大，实现空载启动，可极大的降低电机启电流所需时间。

l 减少振动：由于WF永磁调速是非机械连接的调速装置，泵和电机没有机械硬连接，完全是通过气隙传递扭矩的，这样的好处是隔离了振动的传递，减低振动。消除振动能力最高可达80%

l 可靠性高，维护少: 设备结构简单，故障率底，维护成本低。

l 使用寿命长：WF永磁调速的使用寿命可达25年。

l 节能: 通过调节负载转速，提高效率，减少管路损失，减低电机负荷，节能效果明显。

l 适应于各种严酷工作环境：电网电压波动较大，谐波含量较高，易燃、易爆，潮湿，粉尘含量高，高温、低温等场所。

l 无谐波干扰: 非接触性的机械联结，不产生谐波干扰。

四、 实际应用案例

下面对过实际应用的案例进行实际分析。

船舶用泵和风机受制于空间以及标准等因素，很少采用变频方式，同时考虑到维护因素又不能使用液力耦合器，所以在此验证项目上采用了最新的永磁调速器技术，既可工艺调速又保证设备维护量低，同时安全可靠无电磁兼容问题，提高系统可靠性。

五、 船舶用某水泵

5.1、某水泵，电机的功率为45kW//990rpm，选用安徽沃弗电力科技有限公司的空冷型永磁调速器WF-TL320,于2017年11月调试验收完成，目前稳定运行2年无任何故障。

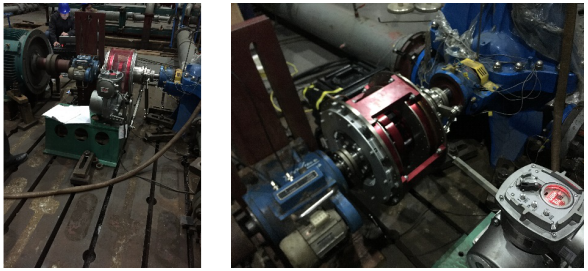

5.2、第三方测试照片

5.3、调试运行数据

序号	执行器开度	输入转速	输入扭矩	输入功率	输出转速	滑差	噪声	温度	备注
序号	%	rpm	Nm	kW	rpm	%	d B	℃	备注
1	30%	1000	――	――	0	0
2	45%	1000	30.3	3.17	149	85.1%
3	52%	1000	44	4.61	229	77.1%
4	59%	999	62.1	6.5	305	69.5%
5	71%	999	139	14.54	525	47.4%
6	80%	997	246.2	25.7	755	24.3%
7	90%	996	334.2	34.85	900	9.6%
8	100%	996	356	37.13	951	4.5%	72.8	25	运行4h

5.4、现场振动数据

执行器开度	转速	调速比	电机振动	水泵振动	永磁振动
100%	996rpm	95.5%	前0.7mm/s后0.5mm/s	前0.3mm/s后0.4mm/s	调速套0.8mm/s水平0.6mm/s

六、小结

此项目投入运行至今，无任何故障，维护量极低，无电磁兼容影响，有效降低了水泵的振动，延长了整机的使用寿命，提高了设备的整体价值，可在船舶上大力推广。
