永磁耦合器调速改造方案

点击量：2149 日期：2019-08-08

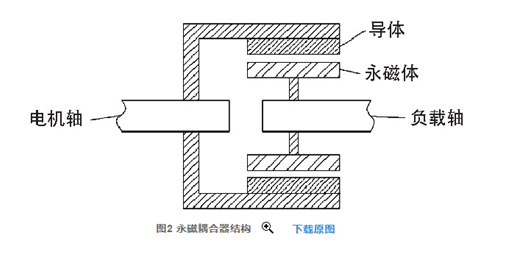

永磁耦合器结构如图2, 它由导体转子、永磁转子两部分组成。永磁转子在导体转子内, 两者无连接, 其间由空气隙分开, 并随各自安装的旋转轴独立转动;调节永磁转子与导体转子在轴线方向的相对位置, 以改变导体转子与永磁转子之间的啮合面积, 实现改变导体转子与永磁转子之间传递转矩的大小。

导体转子安装在输入轴上, 永磁转子安装在输出轴上, 当导体转子转动时, 导体转子与永磁转子产生相对运动, 永磁场在导体转子上产生涡流, 同时涡流又产生感应磁场与永磁场相互作用, 从而带动永磁转子沿与导体转子相同的方向转动, 结果是将输入轴的转矩传递到输出轴上;输出转矩的大小与啮合面积相关, 啮合面积越大, 扭矩越大, 反之亦然。永磁耦合器可实现30%～98%无极调速, 低负载启动, 且具备设备结构简单、易维护、设计寿命长及适应各种恶劣工况等特点。
