皖能铜陵发电有限公司#5机组凝输泵永磁调速改造说明

点击量：2307 日期：2018-07-04

一、项目介绍

皖能铜陵发电有限公司（以下简称铜陵电厂）位于风光秀丽的中国古铜都铜陵市境内，距市区6公里，位于长江南岸，始建于1951年，国家大一型企业。经过六期扩建，公司现有装机为：2×320MW、2×1050MW，总装机容量为2740MW。

二、凝输泵改造项目情况

1、凝结水输送泵：改造前凝结水输送泵出口压力0.7MPa，运行电流为150～240A。为满足凝汽器正常补水以及闭式水箱补水需求，实际运行压力约0.4～0.5MPa左右，故通过降低水泵的转速达到达到节能目的。

2、对凝结水输送泵进行永磁节能技术应用改造，采用永磁调速器减少设备振动，提高电机与负载的可靠性，减少设备维护。

3、#5机组凝输泵共2台，一备一用，改造其中1台，永磁调速器型号为空冷型WF-TM470,电机参数为132KW/1480rpm/380V。

4、改造前后照片对比

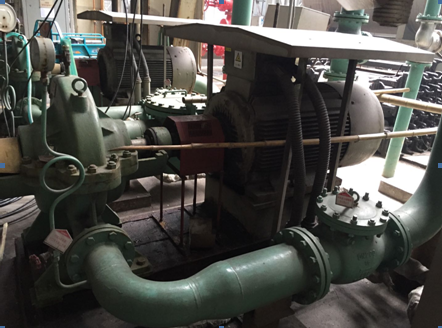

（1）改造前照片如下：

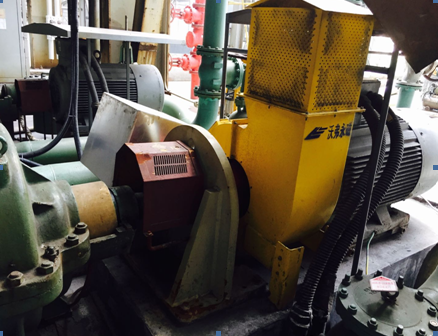

（2）改造后照片如下：

5、改造后调试数据

6、小结

#5机组凝结水输送泵永磁调速改造前出口压力为0.7MPa，为满足凝汽器正常补水以及闭式水箱补水需求，实际运行压力约为0.4-0.5MPa，故通过降低水泵转速达到节能目的，永磁调速改造后，运行电流为131A-135A（额定电流为240A），平均节能率约为45%,节能效果非常明显。

导体盘1最高温度为64℃，导体盘2最高温度为67℃，系统运行稳定，设备震动降低，提高了电机与水泵的可靠性，减少设备维护。

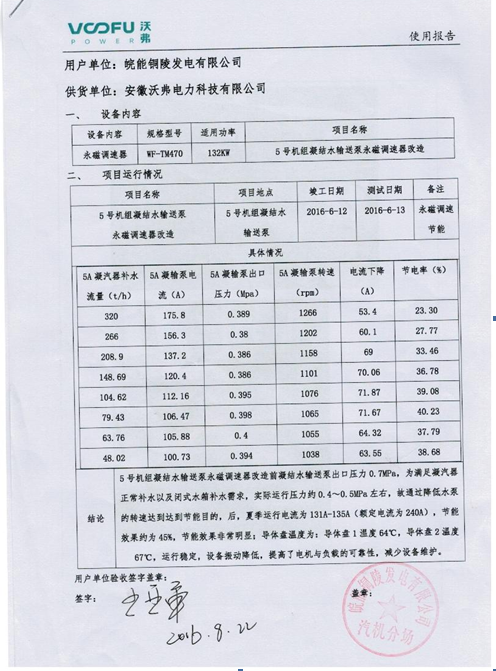

附件：业主评价及使用报告
