安徽永磁耦合器CT型

    永磁耦合器是透过气隙传递转矩的革命性传动设备,电机与负载设备转轴之间无需机械连结,电机旋转时带动导体主动转子在装有强力稀土磁铁的磁盘从动转子所产生的强磁场中切割磁力线，因而在导磁盘中产生涡电流(Eddy Current),该涡电流在导体主动转子上产生感应磁场，感应磁场和永磁场之间磁性的相互吸合和排斥拉动从动转载，从而实现了电机与负载之间的转矩传输。

电机与主动转子连接在一起，转速不变。通过调节从动转子与主动转子之间的气隙（距离）的大小，可以调节从动转子所处位置的磁场大小，气隙越小，主动转子所处位置的磁场越强，其高速旋转所产生的感应磁场也越强，所产生的扭矩也越大，负载转速也越高。反之，气隙越大，主动转子所处位置的磁场越小，其高速旋转产生的感应磁场也越小，产生的扭矩也越小，负载转速也就越低。

一、永磁耦合器特点

WF-CT扭矩限制型永磁耦合器

过载或过扭矩时，以最快的响应时间，脱开负载，保护电机、轴承、负载。

适用范围：

u  适用于需要较好缓冲启动特性的设备，且具有较高机会发生堵转的设备。例如：传送带、磨煤机、破碎机

u  取代限矩型液力耦合器

产品特点：

l  带缓冲的软启动：减少电机的冲击电流, 延长设备使用寿命。

l  扭矩限制，自动堵转保护：当负载过载时，导体盘和永磁盘之间的气隙会自动放大, 使得电机处于轻载或空载运行,不会卡死，保护电机。

l  容忍较大的安装对中误差：大大简化了安装调试过程。

l  过载保护功能：提高了整个电机驱动系统的可靠性。

l  少维护：构造简单，维护量小。

l  使用寿命长：设计寿命30年。

l  减振效果好：无机械联接的扭矩传递。

l  结构简单：适应各种恶劣环境, 不产生污染物符合绿色产品。

l  有一定节能效果：降低启动冲击电流，节能效果达到5%-20%

l  不产生谐波。

二、永磁耦合器参数

三、安装方式

永磁耦合器WF-CT的安装方式如同安装电机联轴器，详细的安装步骤如下：

1) 给电机断电，取出电机上的联轴器；

2) 按照WF-CT的轴间距尺寸，电机定位；

3) 将永磁耦合器安装在电机轴上；

4) 连接永磁耦合器和负载的联接法兰并简单对中。

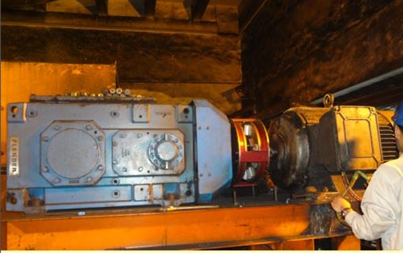

四、案例照片

安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领 域的专业水平和成熟的技术，在工业领域迅速崛起。安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结” 的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比高的永磁产品，高质量的工程改造设计及无微不至的售后服务。
