(二十四)卧式油冷永磁调速器技术

1.技术所属领域及适用范围

适用于大功率负载设备节能调速.

2.技术原理及工艺

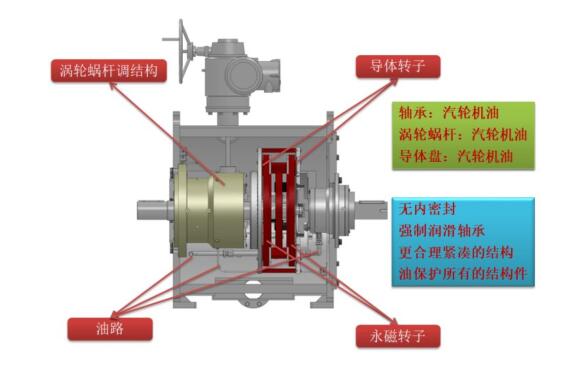

采用永磁调速器技术,通过调节从动转子与主动转子之间的气隙(距离)的大小,控制从动转子所处位置的磁场大小,进而控制电机转速与输出转矩.可取代风机、水泵等电机系统中控制流量和压力的阀门或风门挡板,实现高效调速.设备结构图如下:

3.技术指标
(1)效率高达 97%;
49
(2)传递功率 0~5000kW;(3)配套电机级数 2、4、6、8、10、12 等;(4)调速精度 1%;(5)连续运行时间 40000h.

4.技术功能特性

(1)减振效果明显;(2)带缓冲的软启动;

(3)允许较大的安装对中误差;(4)寿命长,体积小,安装方便.

5.应用案例
国电镇江大港电厂引风机新增永磁调速器项目.技术提供单位为安徽沃弗电力科技有限公司.
(1)用户情况说明
2015 年国电镇江大港热电厂将#3 机组扩容为 15MW机组,将原 560kW引风机扩容为 1400kW/990rpm.
(2)实施内容与建设周期
2015 机组扩容时,引风机新增卧式油冷型永磁调速器.
实施周期 30 天.
(3)节能减排效果及投资回收期按机组年运行8000h来说,年节约电量为368.16 万kW・h,折合 1487.3 tce.投资回收期 6 个月.
6.未来五年推广前景及节能减排潜力
预计未来 5 年,推广应用比例可达到 5%,可形成节能 3.5万 tce/a,减排 CO2 9.45 万 t/a.
